Cân ô tô điện tử 150 tấn là hệ thống trạm cân tải trọng lớn, phục vụ việc xác định khối lượng xe tải, xe đầu kéo và các phương tiện vận chuyển hàng hóa tại nhà máy, kho bãi, khu công nghiệp và cơ sở sản xuất.
Cân điện tử Bách Việt cung cấp giải pháp thiết kế, sản xuất và lắp đặt cân ô tô điện tử theo yêu cầu. Hệ thống có thể sử dụng bàn cân thép hoặc bê tông cốt thép, kết hợp với cảm biến lực, đầu cân điện tử và phần mềm quản lý.
Đối với mức cân lớn nhất 150 tấn, các công trình tiêu biểu được giới thiệu có kích thước 18 × 3m và 21 × 3m. Kích thước, kết cấu và cấu hình thiết bị được lựa chọn theo đặc điểm phương tiện, mặt bằng và yêu cầu vận hành thực tế.
Trạm cân ô tô điện tử 150 tấn có mức cân lớn nhất danh định 150.000kg. Khi phương tiện di chuyển lên bàn cân, tải trọng được truyền qua hệ thống kết cấu chịu lực đến các cảm biến loadcell. Tín hiệu từ cảm biến được xử lý và hiển thị trên đầu cân điện tử.
Một hệ thống trạm cân hoàn chỉnh thường bao gồm:
Việc lựa chọn cấu hình trạm cân cần được thực hiện đồng bộ giữa khả năng chịu lực của bàn cân, số lượng cảm biến, thiết bị đo lường và điều kiện xây dựng.
Bách Việt giới thiệu một số công trình trạm cân ô tô điện tử 150 tấn được triển khai tại Bắc Ninh, Hòa Bình, Ninh Bình, Vĩnh Phúc và Hải Phòng.

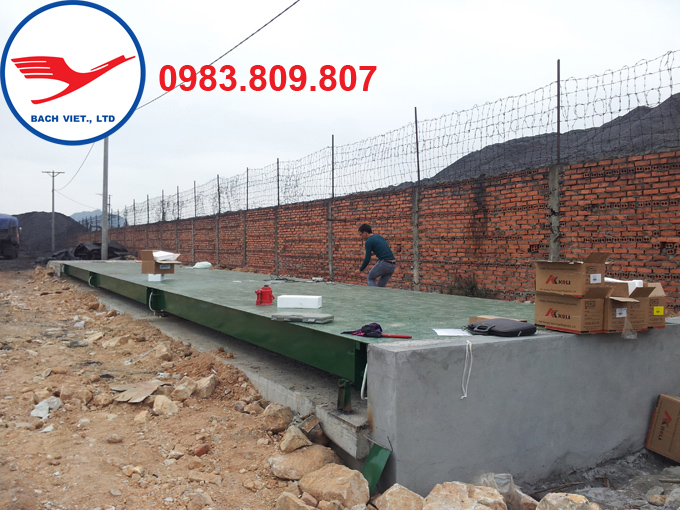

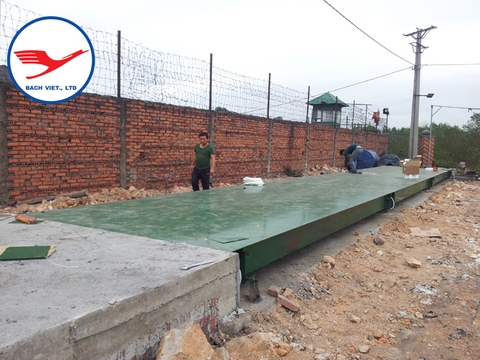

Công trình tại Bắc Ninh gồm 3 cầu cân nổi kích thước 21 × 3m. Theo cấu hình được giới thiệu, hệ thống sử dụng 8 loadcell QSA 40 tấn dạng cầu bi cho mỗi cầu cân.


Hình ảnh công trình cầu cân nổi tại Bắc Ninh. Cấu hình cảm biến được lựa chọn theo thiết kế của từng hệ thống.

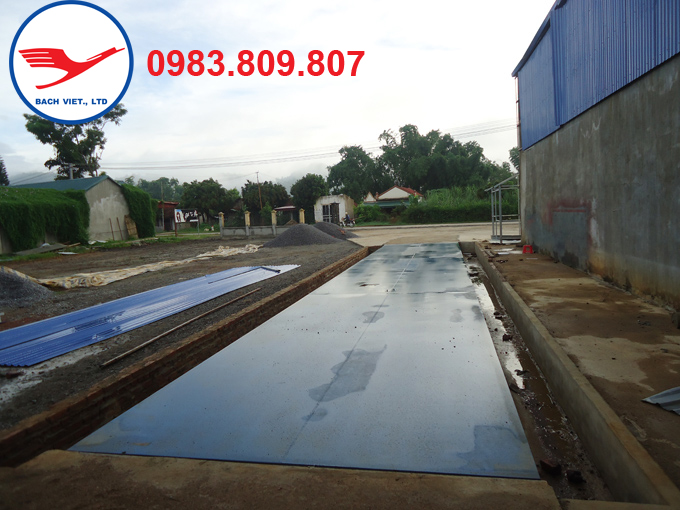

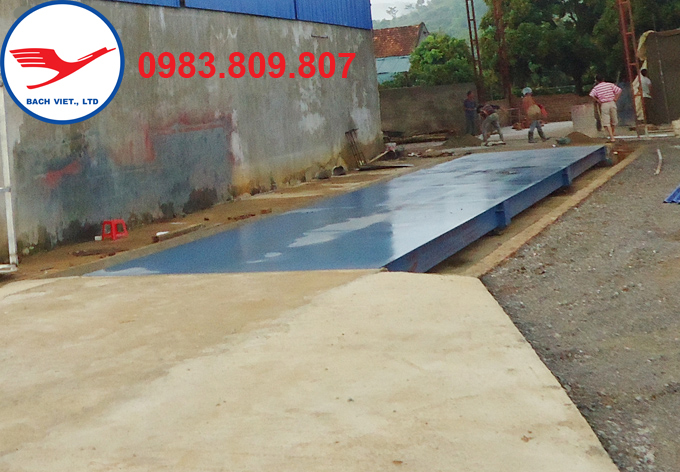

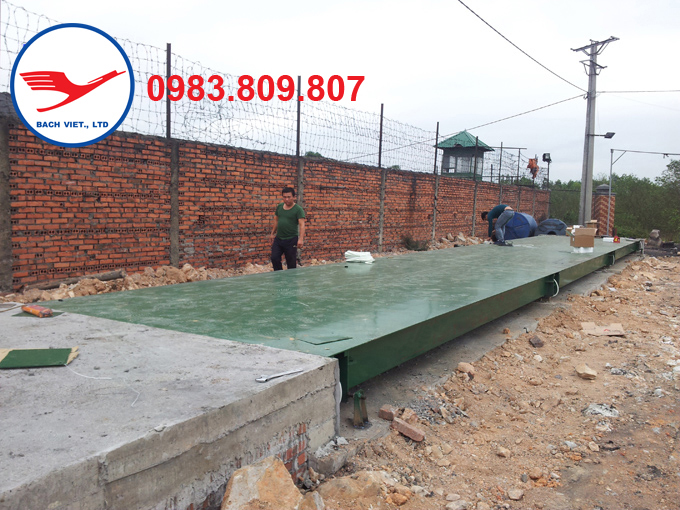

Công trình tại Hòa Bình sử dụng bàn cân kích thước 18 × 3m, phục vụ nhu cầu cân phương tiện vận chuyển hàng hóa.

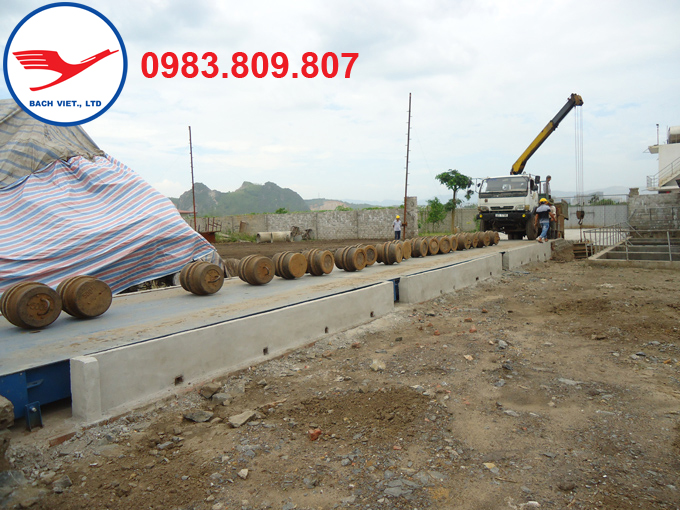

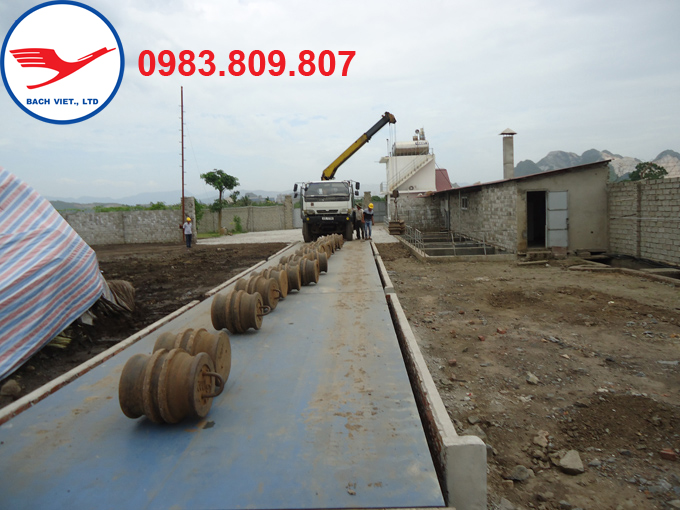

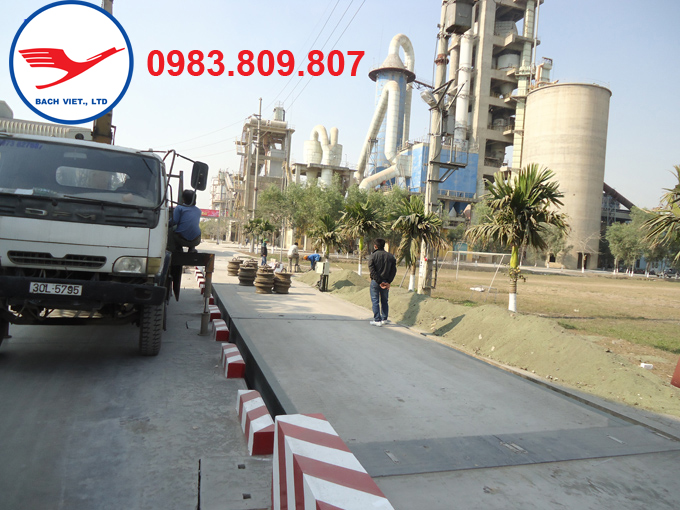

Hình ảnh quá trình kiểm định trạm cân ô tô sử dụng bàn cân thép dài 21m do Bách Việt thi công lắp đặt tại Ninh Bình.

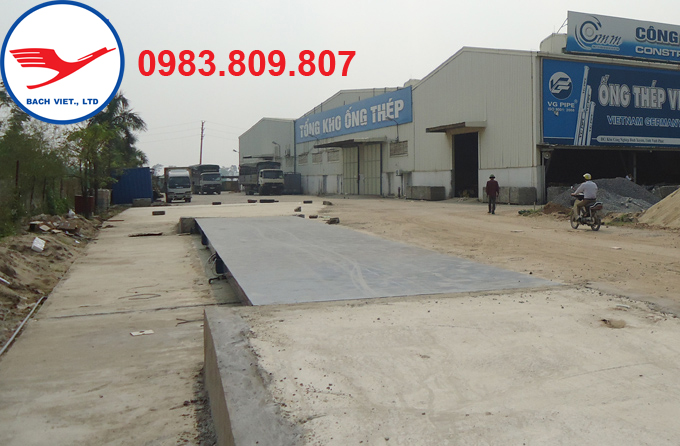

Công trình trạm cân ô tô điện tử 150 tấn tại Vĩnh Phúc sử dụng bàn cân kích thước 21 × 3m.

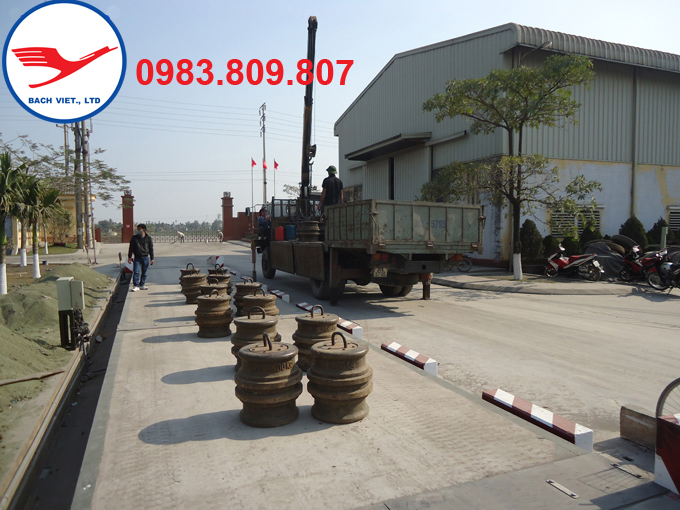

Bên cạnh bàn cân thép I đúc hoặc U đúc, Bách Việt còn giới thiệu phương án bàn cân bê tông cốt thép 150 tấn kích thước 21 × 3m tại Hải Phòng.
Phương án bê tông cốt thép có thể được cân nhắc khi khách hàng ưu tiên công trình cố định và chi phí đầu tư phù hợp. Việc so sánh chi phí cần dựa trên thiết kế và phạm vi thi công thực tế.


Bàn cân là bộ phận chịu lực chính, tiếp nhận tải trọng từ phương tiện và truyền đến các cảm biến. Đối với trạm cân 150 tấn, kết cấu bàn cân phải được lựa chọn phù hợp với tải trọng thiết kế, kích thước phương tiện và điều kiện khai thác.
Bàn cân bê tông cốt thép sử dụng kết cấu chịu lực kết hợp giữa thép và bê tông. Phương án này phù hợp để xem xét cho những công trình lắp đặt cố định, ít có nhu cầu di dời.


Ưu điểm của phương án này là có thể tối ưu chi phí vật liệu theo điều kiện công trình. Tuy nhiên, bàn cân có tự trọng lớn và việc tháo dỡ, di chuyển thường phức tạp hơn bàn cân thép.
Bàn cân thép được gia công từ hệ thống dầm chịu lực và các bộ phận liên kết. Vật liệu có thể sử dụng dầm I đúc, U đúc, U dập hoặc thép tổ hợp theo bản vẽ thiết kế.



Bàn cân thép có những ưu điểm:
Tham khảo thêm sản phẩm Bàn cân sắt dùng I đúc.
Bách Việt giới thiệu các kích thước bàn cân theo nhu cầu, gồm 6 × 3m, 7,5 × 3m, 8 × 3m, 10 × 3m, 12 × 3m, 14 × 3m, 15 × 3m, 16 × 3m, 18 × 3m và 21 × 3m.
Trong đó, các công trình 150 tấn được giới thiệu sử dụng kích thước 18 × 3m hoặc 21 × 3m. Các kích thước khác cần được đánh giá theo loại xe và yêu cầu chịu lực.
Phương án kết cấu được giới thiệu có khoảng 6–8 dầm chính chạy dọc, chiều cao dầm khoảng 320–350mm, kết hợp với dầm liên kết ngang.
Số lượng dầm, tiết diện và vật liệu thực tế được xác định theo bản vẽ của từng công trình, không áp dụng cố định cho mọi bàn cân 150 tấn.
Trạm cân chìm được bố trí với mặt bàn cân gần bằng cao độ mặt sân, thuận tiện cho phương tiện ra vào mà không cần bố trí đường dốc cao như cân nổi.
Phương án này cần chú trọng thiết kế hệ thống thoát nước và không gian tiếp cận các vị trí loadcell khi bảo trì.

Trạm cân nổi có bàn cân cao hơn mặt sân và sử dụng đường dốc ở hai đầu.
Ưu điểm là thuận tiện cho công tác vệ sinh, kiểm tra kết cấu, bảo trì và thay thế thiết bị. Tuy nhiên, công trình cần có diện tích phù hợp để bố trí đường dẫn.

Phương án bán nổi bán chìm kết hợp đặc điểm của cân nổi và cân chìm. Cao độ bàn cân được điều chỉnh theo điều kiện mặt bằng.
Khi thiết kế cần tính đến việc thoát nước, vệ sinh và tiếp cận các bộ phận phía dưới bàn cân.

Bàn cân được Bách Việt sản xuất theo phương án thiết kế, sử dụng kết cấu thép hoặc bê tông cốt thép. Đối với bàn cân thép, hệ thống dầm có thể sử dụng U dập, I đúc, U đúc hoặc H đúc.

Bàn cân thép được xử lý bề mặt và sơn chống gỉ, sơn phủ theo phương án gia công. Cấu hình sản phẩm này có mức cân lớn nhất 150 tấn.
Loadcell có nhiệm vụ tiếp nhận lực từ bàn cân và chuyển đổi thành tín hiệu đo lường.

Các lựa chọn thiết bị được giới thiệu gồm:
Trong công trình tại Bắc Ninh, phương án được giới thiệu sử dụng 8 loadcell QSA 40 tấn cho mỗi cầu cân. Với các công trình khác, số lượng và tải trọng cảm biến cần được tính toán theo kết cấu và phân bố tải.
Đầu cân tiếp nhận tín hiệu từ cảm biến, xử lý dữ liệu và hiển thị trọng lượng phương tiện.

Các thương hiệu được giới thiệu gồm KELI, Mettler Toledo, CAS và HBM.
Chức năng tham khảo:
Bước chia thực tế phải được xác nhận theo model thiết bị, cấu hình hệ thống và yêu cầu đo lường.
Bộ cộng tín hiệu được sử dụng trong cấu hình phù hợp để tập trung tín hiệu từ các cảm biến lực và truyền về đầu cân.

Thiết bị có thể được lựa chọn từ KELI, Mettler Toledo, CAS hoặc HBM tùy phương án kết nối.
Màn hình phụ được bố trí ngoài trạm cân để lái xe có thể quan sát kết quả trọng lượng.

Thương hiệu tham khảo gồm KELI và Mettler Toledo. Kích thước và vị trí lắp đặt màn hình được lựa chọn theo điều kiện sử dụng.
Máy tính được sử dụng để vận hành phần mềm và lưu trữ dữ liệu cân. Máy in phục vụ việc xuất phiếu cân theo mẫu đã thiết lập.

Khách hàng có thể tự trang bị máy tính, máy in hoặc lựa chọn phương án Bách Việt cung cấp theo báo giá.
Phần mềm quản lý hỗ trợ doanh nghiệp ghi nhận dữ liệu cân, lập báo cáo và in phiếu phục vụ hoạt động xuất nhập hàng hóa.

Các chức năng được giới thiệu gồm:
Phần mềm và khả năng kết nối được lựa chọn theo cấu hình thiết bị và nhu cầu quản lý thực tế.
Tham khảo thêm Dịch vụ kỹ thuật, phần mềm của Bách Việt.
Móng cân tiếp nhận tải trọng truyền từ bàn cân xuống nền đất. Thiết kế móng cần phù hợp với tải trọng, điều kiện địa chất và kiểu lắp đặt.
Theo phương án cung cấp được giới thiệu, khách hàng có thể tự tổ chức thi công móng cân. Bách Việt cung cấp bản vẽ thiết kế và hướng dẫn kỹ thuật theo thỏa thuận.
Nhà điều hành là nơi bố trí nhân viên vận hành, đầu cân, máy tính, máy in và các thiết bị quản lý.
Hạng mục nhà điều hành có thể do khách hàng tự thi công theo mặt bằng và phạm vi công việc đã thống nhất.
Quá trình triển khai trạm cân cần phối hợp giữa các hạng mục cơ khí, xây dựng, thiết bị đo lường và phần mềm.
Phương pháp kiểm định bằng quả chuẩn tĩnh được giới thiệu trong cấu hình trạm cân. Phương pháp áp dụng thực tế và kết quả kiểm định cần được xác nhận bởi đơn vị có thẩm quyền.
Chi phí đầu tư trạm cân 150 tấn phụ thuộc vào phương án thiết kế và cấu hình thiết bị của từng công trình.
Khi lựa chọn nhà cung cấp, khách hàng nên đối chiếu cấu hình thiết bị, bản vẽ kết cấu, phạm vi thi công, kiểm định và các hạng mục được bao gồm trong báo giá.
Các công trình được giới thiệu sử dụng kích thước 18 × 3m và 21 × 3m. Kích thước thực tế được lựa chọn theo phương tiện và yêu cầu thiết kế.
Bàn cân thép thuận tiện cho việc vận chuyển, tháo lắp và bảo trì. Bàn cân bê tông cốt thép phù hợp để cân nhắc cho công trình cố định. Cần so sánh theo điều kiện thực tế và chi phí tổng thể.
Có. Trạm cân nổi sử dụng đường dốc lên xuống và thuận tiện cho việc tiếp cận kết cấu phía dưới để bảo trì.
Có thể lựa chọn lắp chìm nếu điều kiện mặt bằng, nền móng và hệ thống thoát nước phù hợp.
Số lượng loadcell phụ thuộc vào số điểm đỡ, kết cấu bàn cân và phân bố tải. Công trình tại Bắc Ninh được giới thiệu sử dụng 8 loadcell QSA 40 tấn cho mỗi cầu cân.
Có thể xem xét các thương hiệu được giới thiệu, nhưng phải lựa chọn đúng model, tải trọng danh định và khả năng tương thích với hệ thống.
Cấu hình được giới thiệu có bước chia tham khảo 10kg. Giá trị thực tế phải phù hợp với thiết kế và yêu cầu đo lường áp dụng.
Có thể trang bị đầu cân hỗ trợ kết nối máy tính, máy in và phần mềm quản lý dữ liệu theo cấu hình.
Khách hàng có thể tự tổ chức thi công theo bản vẽ và hướng dẫn kỹ thuật được thống nhất với Bách Việt.
Trạm cân thuộc diện quản lý đo lường phải được kiểm định theo quy định áp dụng trước khi đưa vào sử dụng và trong quá trình vận hành.
Cân điện tử Bách Việt cung cấp giải pháp trạm cân ô tô điện tử với nhiều lựa chọn về kết cấu bàn cân, thiết bị đo lường và kiểu lắp đặt.
Với các công trình trạm cân 150 tấn tại Bắc Ninh, Hòa Bình, Ninh Bình, Vĩnh Phúc và Hải Phòng được giới thiệu, Bách Việt mang đến những phương án tham khảo thực tế để khách hàng lựa chọn cấu hình phù hợp.
